La topologie de pont complet avec un transformateur toroïdal a prouvé sa robustesse et sa fiabilité au fil des années.
Les convertisseurs sont protégés contre les courts-circuits et la surchauffe, qu’il s’agisse d’une surcharge ou d’une température ambiante élevée.
Port de communication VE.Direct
Le port VE.Direct permet la connexion à :
- Un ordinateur via le câble d’interface VE.Direct > USB (RG1060277)
- Smartphones Apple et Android, tablettes, MacBooks et autres dispositifs grâce au Bluetooth Smart dongle (RG1060280)
Entièrement paramétrable :
- Niveaux de réinitialisation et déclenchement d’alarme en cas de tension batterie faible
- Niveaux de redémarrage et coupure pour une tension de batterie faible
- Tension de sortie ajustable entre 210V et 245V
- Fréquence de sortie réglable à 50 Hz ou 60 Hz
- Niveau de détection et gestion du mode ECO
Surveillance :
- Alarmes pour le courant et la tension d’entrée et de sortie
Caractéristiques techniques

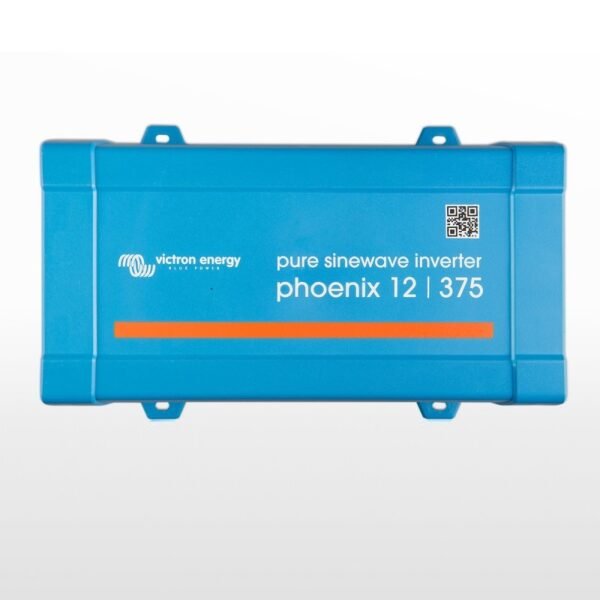

CONVERTISSEUR PHOENIX 12V / 375VA
- Puissance continue à 25°C : 375 VA
- Puissance continue à 25°C / 40°C : 300 / 250 W
- Puissance de crête : 700 W
- Fréquence / Tension de sortie AC (réglable) : 230 Vac +/- 3% – 50 Hz ou 60 Hz +/- 1%
- Plage de tension d’alimentation : 9.2 à 17 V
- Arrêt tension CC basse (réglable) : 9.3 V
- Alarme et redémarrage tension CC basse (réglable) : 10.9 V
- Détection de batterie chargée (réglable) : 14 V
- Rendement : 89 %
- Consommation à vide : 5.6 W
- Consommation à vide en mode ECO (intervalle de 2,5s, réglable) : 0.9 W
- Protections : Court-circuit, surcharge, tension batterie élevée/faible, température élevée, ondulation CC élevée
- Plage de température : -40°C à +60°C (refroidissement par ventilateur), réduction de 3% par °C au-dessus de 40°C
- Humidité (sans condensation) : 95% max
Boîtier
- Matériaux et couleur : Châssis en acier et enveloppe en plastique bleu RAL 5012
- Raccordement batterie : Bornes à vis
- Section de câble max : 10 mm²
- Prises CA standard : Schuko (CEE 7/4), IEC-320 (prise mâle incluse), UK (BS 1363), AU/NZ (AS/NZS 3112)
- Indice de protection : IP21
- Poids : 3 kg
- Dimensions (H x L x P) : 86 x 165 x 260 mm
Accessoires
- Interrupteur on/off à distance : Oui
- Commutateur de transfert automatique : Filax
Normes
- Sécurité : EN/IEC60335-1, EN/IEC62109-1
- EMC : EN55014-1, EN55014-2, IEC61000-6-1, IEC61000-6-3
- Directive sur l’automobile : 2004/104/EC, EN50498
Forte puissance de démarrage
Ce convertisseur est conçu pour démarrer des charges telles que des convertisseurs de puissance pour des ampoules LED, halogènes ou des outils électriques.
Mode ECO
En mode ECO, le convertisseur se met en pause si la charge descend en dessous d’un seuil prédéfini. Une fois en pause, il s’active brièvement à intervalles réguliers (par défaut toutes les 2,5 secondes, réglable). Si la charge dépasse le niveau configuré, il reste activé.
On/Off à distance
Un interrupteur d’allumage/arrêt à distance peut être connecté via un connecteur à deux pôles ou entre le pôle positif de la batterie et le contact gauche du connecteur à deux pôles.
LED de diagnostic
Consultez le manuel.
Commutateur de transfert automatique
Pour transférer la charge vers une autre source CA, nous recommandons le commutateur de transfert automatique Filax, qui offre un temps de transfert extrêmement rapide (moins de 20 millisecondes), garantissant que les ordinateurs et autres équipements électroniques fonctionnent sans interruption.
